產品知識
雜質礦物成分對棕剛玉冶煉工藝及產品性能的影響
發布日期：2019-04-25 瀏覽次數： 文章來源：銳石公司
導讀：棕剛玉冶煉的目的主要是還原輕燒熟鋁礬土中的欽、硅、鐵等雜質氧化物，使其生成密度較大且磁化性能良好的硅鐵(欽)合金，從而實現與剛玉熔液
棕剛玉冶煉的目的主要是還原輕燒熟鋁礬土中的欽、硅、鐵等雜質氧化物，使其生成密度較大且磁化性能良好的硅鐵(欽)合金，從而實現與剛玉熔液的分離而獲得符合質童要求的剛玉熔液，并經適當冷卻結晶而生產棕剛玉塊。

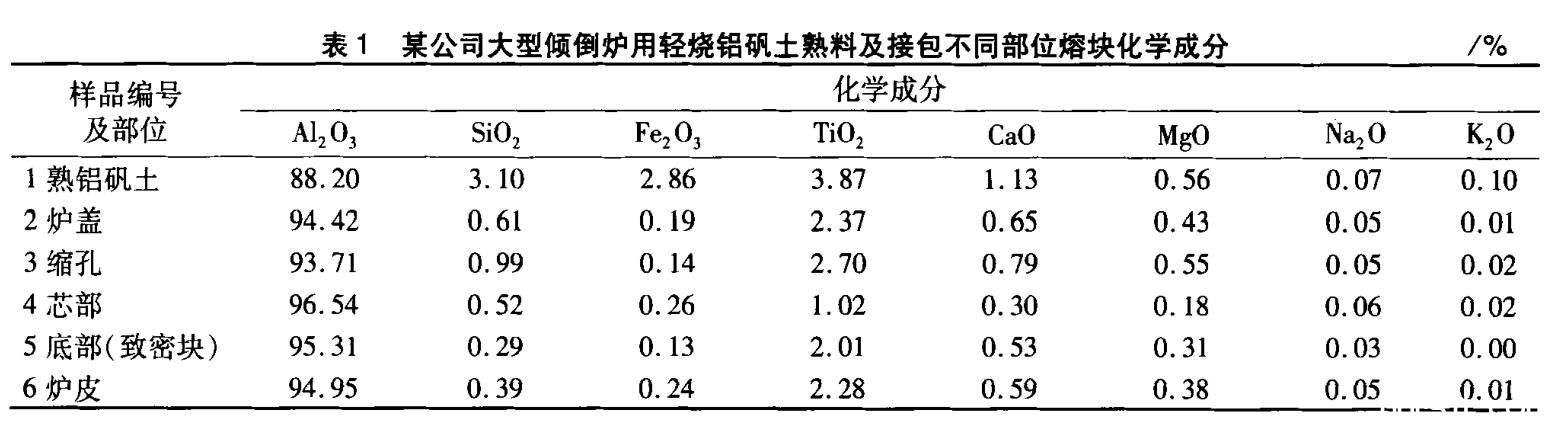

為了探究雜質礦物元素在棕剛玉冶煉工藝過程中的反應行為及其在熔塊不同部位的富集行為，作者對國內某公司大型棕剛玉傾倒爐進行取樣分析，同一爐對應的鋁礬土熟料及接包不同部位熔塊的化學成分如表1所示。
冶煉棕剛玉的主要生產原料為輕燒熟鋁礬土，從表1中1號樣品的成分可以看出鋁礬土的主要化學成分是A12O，，除此之外還含有部分SiO2、Fe2O3，和Ti02，以及微量的CaO、MgO、Na20、K2O。對比1號樣品與2～6號樣品可以看出，經冶煉后棕剛玉的雜質成分含量明顯減少，而從對剛玉制品的純度要求來看，棕剛玉中除A12O3，以外的化合物均應視為雜質成分。棕剛玉的冶煉實質是用碳作還原劑去還原熟鋁礬土中的雜質，主要還原的雜質成分有Si02、Fe203和TiO2；其中SiO2是影響冶煉工藝過程和產品純度的最主要的雜質；而Fe2O，經過還原后生成的鐵單質與si形成硅鐵合金從而達到脫硅的目的，是冶煉工藝可用的雜質礦物；TiO2是棕剛玉著色的主要原因，加入適量的TiO2能夠提高磨料的韌性；其它雜質礦物含量雖然較少，但會與A12o3，形成低共熔點、硬度低的化合物，影響產品的耐火度和磨削性能。隨著鋁礬土品位的不斷降低，冶煉棕剛玉所用的鋁礬土雜質的含量越來越高，而冶煉過程中不能忽視對雜質含量的控制，因為各種雜質礦物在高溫熔煉過程中的反應行為以及在剛玉晶體組織結構中的賦存狀態不同，有的對剛玉冶煉工藝和晶體結構性能影響很大，有的雖然對產品性能影響不大，但會導致耗電量增加從而使生產成本升高。各種雜質成分及添加元素在冶煉過程中發生的反應及其對冶煉工藝和棕剛玉產品性能的影響如下所述。
Fe203
Fe203。是冶煉棕剛玉可用的雜質礦物成分，因為在冶煉過程中輕燒熟鋁礬土中Fe203，被還原成鐵單質進而能生成硅鐵合金，從而減少鐵屑添加物的加入量，而Fe203，在冶煉過程中的還原過程為2在鋁礬土熔化(一般溫度在1 850％以上)后，Fe203，先轉變成FeO，然后FeO與溶液中的SiO2和A12O，形成鐵鋁尖晶石和鐵橄欖石，鐵鋁尖晶石在熔化時就分解了，而鐵橄欖石則被C還原，最終形成的硅鐵(鈦)合金與剛玉熔液不同相，并因熔液密度不同而實現剛玉與雜質的分離；但仍有極少量的Fe203，可與氧化鋁生成鐵鋁尖晶石，對棕剛玉的質量有一定的影響。如果鋁礬土中的Fe2O，含量過多，不僅會影響棕剛玉的品質，而且會大大增加能耗。
Si0．
當Fe203，被還原降低到一定濃度時，SiO2才開始被還原，并與單質鐵結合為高比重的硅鐵合金，部分硅礦物被還原為氣態的SiO和si揮發掉，少量的SiO2也會在剛玉礦物物相中與A12O3，和CaO結合生成莫來石、鈣斜長石、玻璃質等硬度較低的礦物雜質，這些礦物能夠降低棕剛玉的磨削能力和增加棕剛玉的脆性；同時SiO2對棕剛玉冶煉也有很大的影響，有資料表明SiO2在鋁礬土中的含量每增加2％時，其單位耗電量可增加8％～16％_11I。冶煉生產實踐表明，SiO2的含量增多至高達5％以上時會造成爐況不穩定，易粘結電極和結塊，增加操作難度，產量明顯降低，質量也不穩定，剛玉塊單位耗電高、各種原料及輔料的消耗也隨之增加Al2o3。
TiO．
對于雜質鈦，以何種鈦氧化物和何種鈦離子價態存在于剛玉熔液中，并在剛玉熔液冷卻結晶時賦存于剛玉礦物相中，這是值得研究的課題，目前尚未有一致的結論。
礦物學研究結果表明，鈦在鋁礬土中的存在形式以銳鈦礦為主，經高溫輕燒之后部分可轉化為金紅石型態。在冶煉過程中，SiO2還原反應結束后，TiO2開始部分被還原，熔體存在TiO2、TiO，、Ti2O。、Ti，0。等不同價態的氧化物，其中以TiO2和Ti2O，最為穩定。最終部分被還原成單質鈦，在鐵單質的參與下，生成鐵鈦合金或者鐵硅鈦合金。鈦氧化物在熔液狀態時是以三價的鈦氧化物Ti2O，為主，因為棕剛玉冶煉是在碳質還原氣氛下進行的，鈦的各種氧化物在熔液狀態時除了還原為金屬鈦外，未還原或部分還原部分最為穩定的、存在量最多的氧化物是Ti2O，。在剛玉熔液冷卻過程中接觸空氣部分熔液冷卻結晶體中鈦氧化物是以二氧化鈦TiO，為主；未接觸空氣部分熔液冷卻結晶體中鈦氧化物是以Ti2O，為主，固溶于剛玉晶體中或以玻璃質形式存在于剛玉晶界之間。固溶的Ti2O，會增加剛玉的硬度，不能固溶的Ti2O。和TiO2能促進棕剛玉晶體微晶化而提高剛玉的韌性和耐沖擊強度。鈦氧化物種類及其固溶量、析晶大小對棕剛玉著色起著主要作用。如果鋁礬土中含有過量的TiO2，則會與A12O，發生反應生成鈦酸鋁，從而影響棕剛玉的品質。
CaO和MgO
CaO和MgO在高品位鋁礬土中的含量較少，前者在冶煉的過程中很難被還原，絕大部分仍存在于棕剛玉中。當CaO的含量達到3％時，CaO與A12O，生成六鋁酸鈣)，這不僅會造成一部分A12O，不能生成剛玉，而且會降低棕剛玉的顯微硬度，嚴重影響棕剛玉材料的熱學性能,所以對于輕燒熟鋁礬土中的CaO的含量是有所要求的；而MgO是剛玉的微晶
促進劑，在生產微晶剛玉時要求MgO的含量為0．3％～0．8％，含量太少則達不到微晶化效果，含量超過0．8％時，會限制剛玉的結晶，同時與Al20，生成鎂鋁尖晶石，故適當的加入MgO能夠使剛玉結晶微晶化從而提高其強度和韌性。而在高溫還原氣氛下，MgO的穩定性發生了變化，MgO在棕剛玉熔體中的還原性是還需進一步研究。3．1．5 Na，O和K，ONa2O和K2O等堿金屬對棕剛玉的品質是有害的，在冶煉的過程中雖然部分經高溫會揮發，但是不能被還原，會與A12O，生成高鋁酸鈉、高鋁酸鉀和玻璃質等硬度較低的礦物，從而影響棕剛玉的質量。
其它添加元素
為了提高剛玉的品質，常在生產中添加一些其他礦物元素來提高剛玉的一些性能指標。如添加cr20，，在冶煉過程中Cr2O，能與A12O，形成連續的固溶體，剛玉晶體中A13+被Cr3+取代，使剛玉的晶格的晶面問距增大，晶格產生變形，從而增加了晶體的抗沖擊能力，提高了剛玉的韌性；添加鋯英砂，鋯英砂中的ZrO2能與Al20，生成A12O。一ZrO2共晶體，其中ZrO2從立方相轉變為亞穩態的四方相，這些共晶體均勻的存在于OL—A1。O，的晶界處，能夠提高剛玉的韌性和強度。與美國、俄羅斯等國相比，我國對于雜質元素在棕剛玉冶煉反應過程中的反應行為的理論研究并不完善，特別是對于堿金屬和堿土金屬以及含硫等有害雜質礦物在棕剛玉熔煉過程中的行為和賦存狀態的理論研究，至今尚未見有明確的研究結論¨4|。面對我國棕剛玉行業現有的主要原料鋁土礦資源匱乏和品位的不斷降低的現狀，這就迫使我們從根本理論上去研究雜質元素的反應行為及其對棕剛玉冶煉工藝、產品性能的影響，調整和改進棕剛玉冶煉的生產工藝，或探索新的生產工藝，實現我國棕剛玉行業的健康可持續發展。
- 上一篇：如何有效處理白剛玉廢料
- 下一篇：鋁礬土品位降低對棕剛玉冶煉能耗的影響
相關閱讀
- 10-17金剛砂的主要作用有哪些？
- 04-20棕剛玉、白剛玉、黑剛玉、碳化硅磨料中英文對照表
- 10-08簡單區分棕剛玉，白剛玉，黑剛玉區別與不同
- 09-12覆蓋劑的作用
- 04-29磨料粒度的分類、標志、分選與測定方法
- 09-09如何看待白剛玉及其白剛玉粉塵的危害處理
- 06-28淺談：金剛砂,碳化硅,棕剛玉三者的區別在哪里?
- 04-21常用磨料分類、代號、特點及用途
剛玉制砂生產流程
原料：礬土生礦石
設備：礬土窯、冶煉爐、制砂生產線、磁選設備、磨粉機、化驗設備
成品：耐火原料和磨料兩個系列
規格：骨料：0-1,1-3,3-5,5-8
磨料：F12-F1200
原理：生礬土礦經過礬土窯燒制為熟礬土，經過電弧爐通電冶煉成為剛玉原塊，再經破碎設備破碎制成砂子，通過磨粉機和磁選設備進行成品加工。
