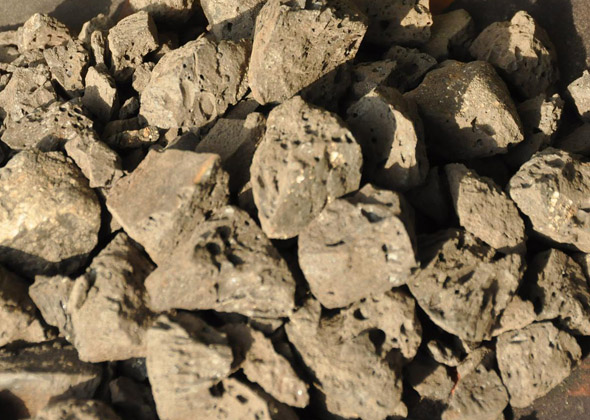

鐵酸鈣的定義：
鐵酸鈣又名預(yù)熔型煉鋼造渣劑，為煉鋼冶煉過(guò)程提供較好的成渣條件。由于化渣條件改善，石灰使用效率提高，這樣可以節(jié)省石灰消耗。
鐵酸鈣的簡(jiǎn)介：
鐵礦石的鐵酸鈣生成特性是燒結(jié)配礦必須考慮的因素，對(duì)優(yōu)化配礦具有重要的指導(dǎo)作用。為此，采用微型燒結(jié)試驗(yàn)法和礦物組成及顯微結(jié)構(gòu)分析法研究了10種鐵礦 石燒結(jié)的鐵酸鈣生成特性，找出了影響鐵酸鈣生成的主要因素，即在堿度為2.0及其它條件相同的情況下,結(jié)構(gòu)松散的褐鐵礦、赤鐵礦及較高含量的A12O3和 SiO2均有利于SFCA的生成。
應(yīng)用范圍
鐵酸鈣性能
1、成渣速度快。由于經(jīng)過(guò)預(yù)熔，已形成了低熔點(diǎn)的混合物，加入爐內(nèi)迅速形成液態(tài)，實(shí)現(xiàn)冶煉初期化渣的目的。加入的預(yù)熔型煉鋼造渣劑（鐵酸鈣）形成了液態(tài)渣 后，其后加入的活性石灰在液渣中接觸面大，易于溶解，同時(shí)預(yù)熔型煉鋼造渣劑（鐵酸鈣）中有較高的氧化鐵能迅速降低氧化鈣熔點(diǎn)的物質(zhì)，促進(jìn)了石灰的快速溶 解。為煉鋼冶煉過(guò)程提供較好的成渣條件。由于化渣條件改善，石灰使用效率提高，這樣可以節(jié)省石灰消耗。
2、由于化渣好，創(chuàng)造了爐內(nèi)良好的脫磷條件。實(shí)現(xiàn)前期脫磷的目的，提高脫磷率3~5%。
3、使用預(yù)熔渣后，終點(diǎn)碳含量和熔池溫度都比平均值高，說(shuō)明熱收得率提高，鋼液不會(huì)過(guò)份氧化，這對(duì)于提高鋼的質(zhì)量是有益的。
4、預(yù)熔型煉鋼造渣劑（鐵酸鈣）可以加速石灰的溶解，因而無(wú)須再用螢石助熔，實(shí)現(xiàn)無(wú)氟煉鋼；爐襯侵蝕減少，對(duì)環(huán)境污染減輕。
5、由于化渣好、冶煉平穩(wěn)、減少鋼水噴濺，從而可以提高鋼液收得率1%左右。
6、冶煉周期縮短。快速化渣，高效脫磷率，可以實(shí)現(xiàn)冶煉時(shí)間縮短。
生產(chǎn)流程
由于經(jīng)過(guò)預(yù)熔，已形成了低熔點(diǎn)的混合物，加入爐內(nèi)迅速形成液態(tài)，實(shí)現(xiàn)冶煉初期化渣的目的。 加入的預(yù)熔型煉鋼造渣劑（鐵酸鈣）形成了液態(tài)渣 后，其后加入的活性石灰在液渣中接觸面大，易于溶解，同時(shí)預(yù)熔型煉鋼造渣劑（鐵酸鈣）中有較高的氧化鐵能迅速降低氧化鈣熔點(diǎn)的物質(zhì)，促進(jìn)了石灰的快速溶 解。
技術(shù)參數(shù)
化學(xué)指標(biāo):
| 化學(xué)指標(biāo): | ||||
| 型號(hào) | Fe2O3 | CaO | SiO2 | Al2O3 |
| RS-1 | ≥55% | ≥30% | ≤5% | ≤4% |
| RS-2 | ≥50% | ≥35% | ≤5% | ≤4% |
