行業新聞

棕剛玉在不銹鋼表面的處理與應用

發布日期：2019-01-25 瀏覽次數：文章來源：銳石公司

導讀：不銹鋼表面處理及磨料要求 1 不鑄鋼表面處理要求 (1)表面清潔度P1級，表面清潔等級Sa2 5級(2)粗糙度介于40-75p m，可溶性鹽S

不銹鋼表面處理及磨料要求

1.不鑄鋼表面處理要求

(1)表面清潔度P1級，表面清潔等級Sa2.5級(2)粗糙度介于40-75p m，可溶性鹽S 30mg/m2(相當于NaC1) (3)相對濕度<60%，不銹鋼板表面溫度至少高于露點溫度5℃以上

2.不鑄鋼沖砂磨料要求

(1)磨料干凈、堅硬、有棱角(2)由PH試紙測試PH值，干燥并且電導率<1505s/cm (IS011127-6) (3)磨料質量應經過船東和油漆制造商認可

石榴石與棕剛玉磨料介紹及技術指標對比

1.石榴石與棕剛玉磨料介紹

(1)石榴石磨料

石榴石是一種天然礦石加工而成的磨料，以鐵鋁石榴石(主要含鐵鋁硅酸鹽晶體)為主，硬度一般不超過8莫氏級，生產廠商一般擁有大型石榴石礦山，主要產地在山東、江蘇、內蒙地區。

(2)棕剛玉磨料

棕剛玉是以鋁礬土、輔料在電弧爐內經2,000℃以上高溫冶煉而成，一級品硬度通常大于9莫氏級，氧化鋁含量96%以上。主要產地在河南、貴州等地區。

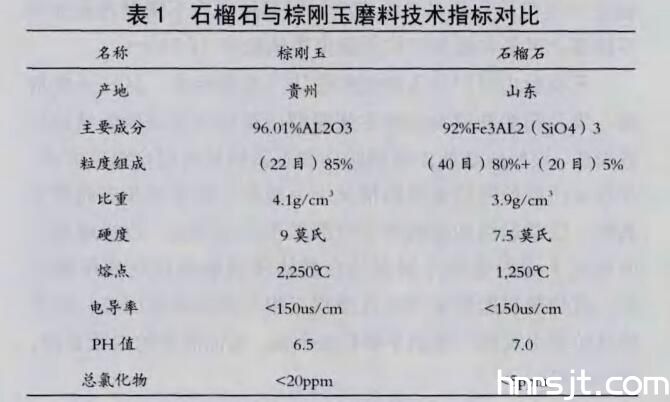

石榴石與棕剛玉磨料技術指標對比，如表1所示

石榴石與棕剛玉磨料沖砂實驗

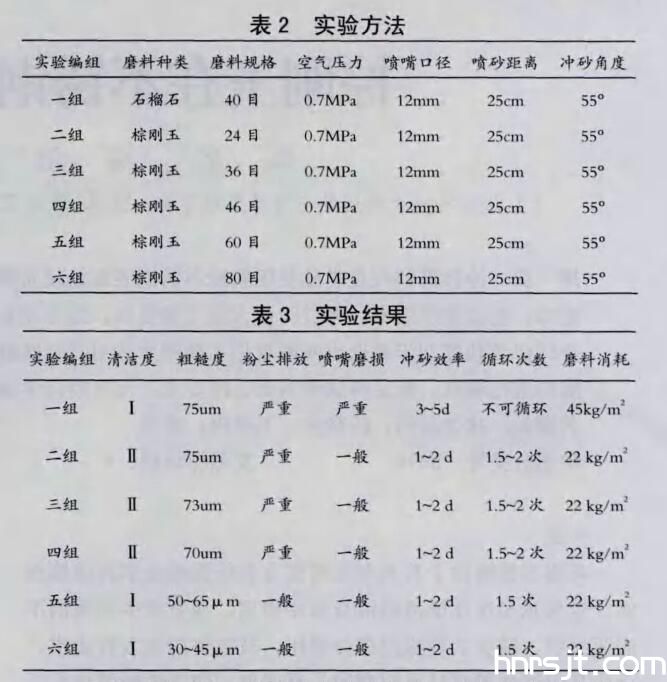

實驗設備與方法:環保式自動沖砂機，12mm二次進風型噴嘴，粗糙度測試儀，600mm*800mm不銹鋼板6塊，石榴石和棕剛玉磨料各500kg;選用國內船廠常用規格石榴石磨料和不同規格棕剛玉磨料進行實驗對比，分別如表2和表3所示。

從表3實驗結果看出:

(1)隨著棕剛玉磨料粒度減小，不銹鋼表面粗糙度也隨之減小，但不銹鋼表面清潔度逐步提高。

(2)選用一等棕剛玉和優質鐵鋁石榴石磨料各項指標均能符合技術規格書要求。

(3)石榴石與棕剛玉相比，硬度有著先天不足，因此在沖砂效率、破損率等方面表現不如棕剛玉磨料。

(4)石榴石沖砂普遍存在嵌砂問題，選擇偏小粒度磨料雖然能夠解決嵌砂，但沖出的粗糙度很難達到40-75um的要求，而22目粒度的棕剛玉磨料能夠滿足粗糙度要求。

(5)石榴石沖砂后的表面更加光亮、美觀，在清潔度上更容易接受。

(6)兩者沖砂時產生的粉塵都極大，比較而言，石榴石粉塵對職業健康的危害更大些。

結論

考慮到成本控制、技術要求、沖砂效率等要素，棕剛玉磨料更適合在化學品船壓載艙不銹鋼表面處理中應用。
